ตัวแยกไฟเบอร์ออปติกชนิดแทรกตัวแยกแสงพร้อมตัวเชื่อมต่อ SC UPC
รายละเอียดสินค้า
ตัวแยก PLC มีสองประเภทคือ 1xN และ 2xNโดยจะแบ่งสัญญาณออพติคัลอย่างสม่ำเสมอจากอินพุตหนึ่งหรือสองช่องไปยังเอาต์พุตหลายตัวตัวแยกสัญญาณสามารถทำงานในทิศทางย้อนกลับเพื่อรวมสัญญาณหลายตัวเป็นหนึ่งไฟเบอร์หรือสองไฟเบอร์หมายเลขถูกแท็กด้วยเครื่องหมายถาวรบนแต่ละเอาต์พุตเพื่อให้ง่ายต่อการระบุพอร์ต
ข้อได้เปรียบคือการกระจายแสงที่สม่ำเสมอ, การสูญเสียการแทรกต่ำ, การสูญเสียโพลาไรเซชันต่ำ, การสูญเสียผลตอบแทนสูง, ความน่าเชื่อถือสูง, ความเสถียรสูง ฯลฯ รูปแบบของตัวเชื่อมต่อใยแก้วนำแสงมี FC, SC และ LC
พารามิเตอร์ทางเทคนิค
| ข้อมูลจำเพาะของรุ่น | จำแนกรุ่น | ขนาดภายนอก(มม) |
| ซีพี-PLC41(SC) | ตัวแทรกแสง 1:4, ขั้วต่อ SC/UPC | 130×100×25 |
| ซีพี-PLC41(LC) | ตัวแทรกแสง 1:4, ขั้วต่อ LC/UPC | 130×100×25 |
| ซีพี-PLC81(SC) | ตัวแทรกแสง 1:8, ขั้วต่อ SC/UPC | 130×100×25 |
| ซีพี-PLC81(LC) | ตัวแทรกแสง 1:8, ขั้วต่อ LC/UPC | 130×100×25 |
| ซีพี-PLC161(SC) | ตัวแทรกแสง 1:16, ขั้วต่อ SC/UPC | 130×100×50 |
| ซีพี-PLC161(LC) | ตัวแทรกแสง 1:16, ขั้วต่อ LC/UPC | 130×100×50 |
| ซีพี-PLC321(SC) | 1:32 , ขั้วต่อ SC/UPC ของเครื่องแทรกแสง | 267×100×50 |
| ซีพี-PLC321(LC) | ตัวแทรกแสง 1:32, ขั้วต่อ LC/UPC | 267×100×50 |
| ซีพี-PLC641(LC) | ตัวแทรกแสง 1:64, ขั้วต่อ LC/UPC | 267×100×100 |
| ซีพี-PLC641(SC) | ตัวแทรกแสง 1:64, ขั้วต่อ SC/UPC | 267×100×100 |
| ซีพี-PLC1281(SC) | ตัวแทรกแสง 1:128, ขั้วต่อ SC/UPC | 404×100×100 |
ลักษณะทางแสง 2 × N ของตัวแยกแสง PLC
| พารามิเตอร์ | หน่วย | ดัชนี | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| แบนด์วิดท์การทำงาน | นาโนเมตร | 1260～1610 | ||||||
| การสูญเสียการแทรก | เดซิเบล | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| การสูญเสียที่เกี่ยวข้องกับโพลาไรเซชัน | เดซิเบล | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| ความสม่ำเสมอ | เดซิเบล | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| กลับขาดทุน | เดซิเบล | ≥55 | ||||||
| ทิศทาง | เดซิเบล | ≥55 | ||||||
| อุณหภูมิในการทำงาน/การเก็บรักษา | ℃ | -40～+85 | ||||||
ลักษณะทางแสง 1 × N ของตัวแยกแสง PLC
| พารามิเตอร์ | หน่วย | ดัชนี | ||||||
| 1×2 | 1×4 | 1 × 8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| แบนด์วิดท์การทำงาน | นาโนเมตร | 1260～1610 | ||||||
| การสูญเสียการแทรก | เดซิเบล | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| การสูญเสียที่เกี่ยวข้องกับโพลาไรเซชัน | เดซิเบล | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| ความสม่ำเสมอ | เดซิเบล | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| กลับขาดทุน | เดซิเบล | ≥55 | ||||||
| ทิศทาง | เดซิเบล | ≥55 | ||||||
| อุณหภูมิในการทำงาน/การเก็บรักษา | ℃ | -40～+85 | ||||||

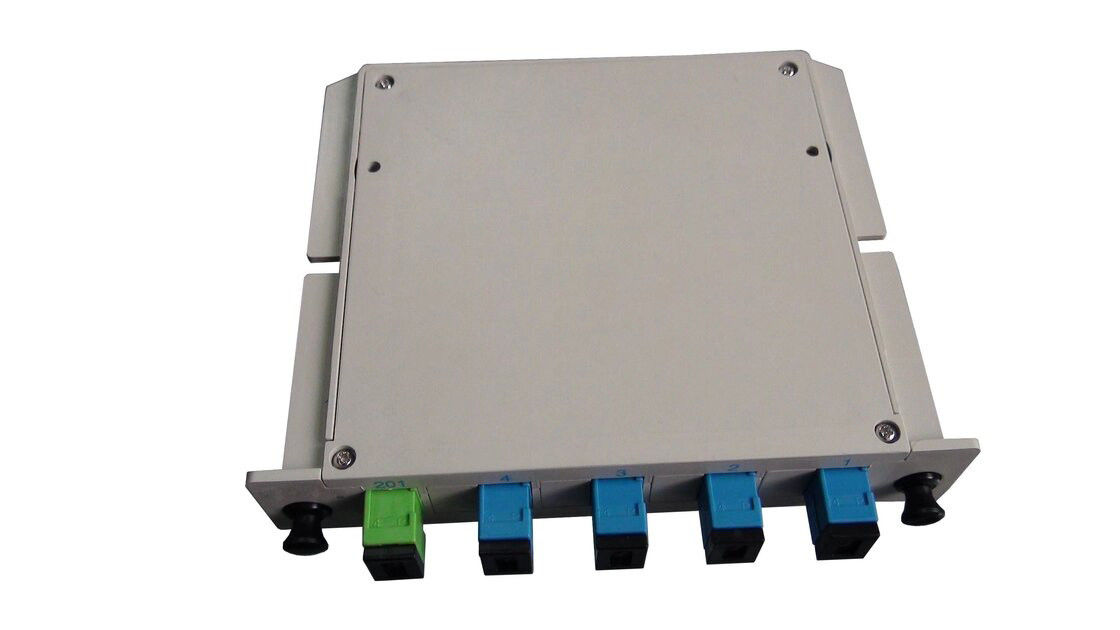

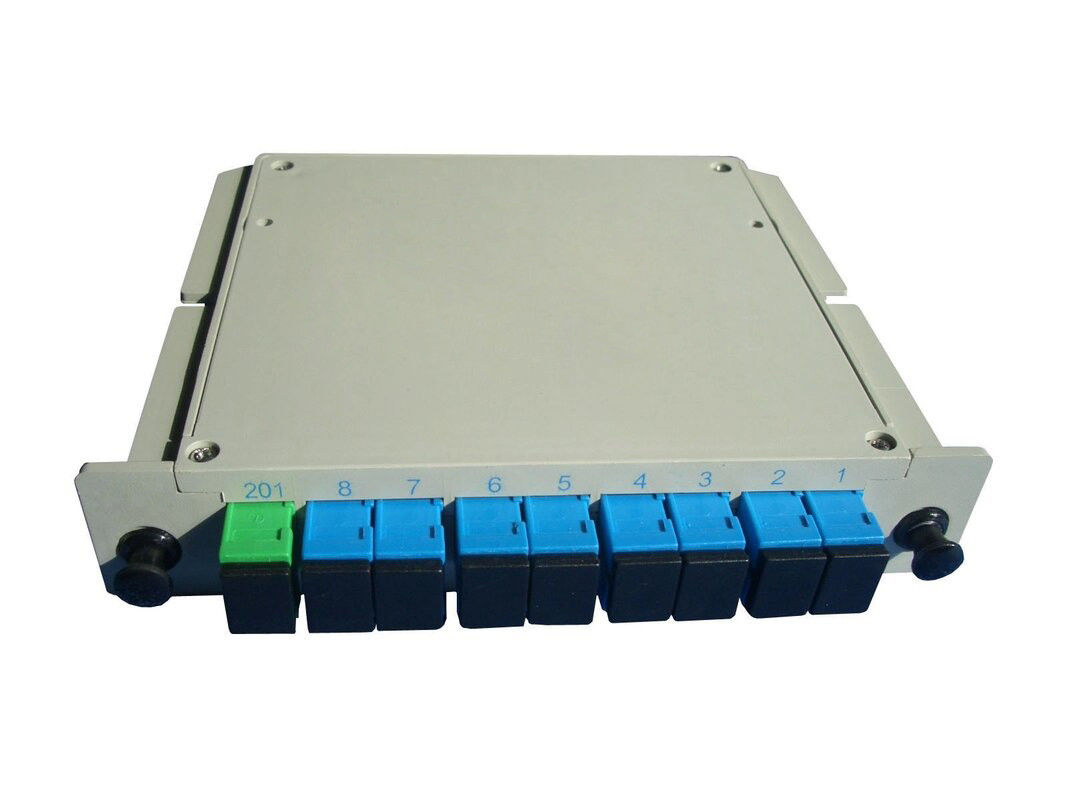

รูปภาพสินค้า
